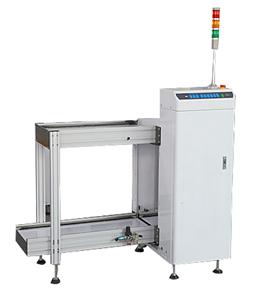

产品名：全自动上板机
产品参数：主要功能Main function
用于SMT生产线始端，接到下位机要板信号后，从PCB料架一件一件推送出PCB板
This unit used to send PCBs out from magazine to SMT production line
产品说明Description
1.PLC控制系统PLC control system
2.可放置三个料架 3 magazlines loading capability
3.特殊气路设计，可平稳将PCB板推出Designed gas circuit for transmit PCB smoothly and stably
4.SMEMA标准四芯信号线，可直接与其他设备连线使用 standard SMEMA
| 参数名称/型号Specification/Type | *LD-M-BN | LD-L-BN | LD-LL-BN | LD-XL-BN |
| 供给电压 Power Supply | AC220V/50/60HZ | |||
| 供给气压 Air Supply | 5kgf/c㎡ | |||
| PCB尺寸（mm）PCB Size(mm) | 330*50~250 | 445*50~330 | 530*50~390 | 535*50~460 |
| PCB运输方向 PCB Direction | 左~右（右~左选配） | |||
| 料架规格(mm) Magazine Size(mm) | 355*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| 料架升降步距(mm) Step Pitches(mm) | 10,20,30,40 | |||
| 传送高度（mm）Transport Height(mm) | 900±20 | |||
| 主电机功率（W）Main Motor Power(W) | 220 | |||
| 外形尺寸长*宽*高(mm)Machine Size | 1330*765*1250 | 1650*845*1250 | 1800*910*1250 | 1800*970*1250 |
| 重量(kg)Weight(kg) | 190 | 210 | 240 | 260 |
| 控制面板选用Optional Control Panel | 1、触摸屏(T)2、按钮(B) 1.Touch screen (T) 2.Button(B) | |||
