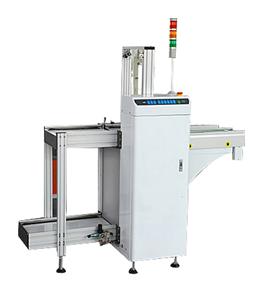

产品名：全自动收板机
产品参数：
主要功能Main function
用于SMT生产线终端，收回多面PCB板，接收上位机出板信号后，一件一件接收PCB板同时把PCB推入料框收纳好
This unit is used to collect PCBs into magazine at the end of SMT production line
产品说明Description
PLC控制系统 PLC control system
可放置三个料架 3 magazlines loading capability
特殊气路设置，不易推坏PCB板 Designed gas circuit for transmit PCB smoothly and stably
SMEMA标准四芯信号线，可直接与其他设备连线使用 standard SMEMA
| 参数名称/型号 Specification/Type | *UL-M-BN | UL-L-BN | UL-LL-BN | UL-XL-BN |
| 供给电压 Power Supply | AC220V/50/60HZ | |||
| 供给气压 Air Supply | 5kgf/c㎡ | |||
| PCB尺寸（mm）PCB Size(mm) | 330*50~250 | 445*50~330 | 530*50~390 | 535*50~460 |
| PCB运输方向 PCB Direction | 左~右（右~左选配）Left to right(opetion:right to left) | |||
| 料架规格(mm) Magazine Size(mm) | 355*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| 料架升降步距(mm) Step Pitches(mm) | 10,20,30,40 | |||
| 传送高度（mm）Transport Height(mm) | 900±20 | |||
| 主电机功率（W）Main Motor Power(W) | 220 | |||
| 外形尺寸长*宽*高(mm)Machine Size | 1680*765*1250 | 1920*845*1250 | 2160*910*1250 | 2160*975*1250 |
| 重量(kg)Weight(kg) | 230 | 260 | 290 | 320 |
| 控制面板选用Optional Control Panel | 1、触摸屏(T)2、按钮(B) 1.Touch screen (T) 2.Button(B) | |||
