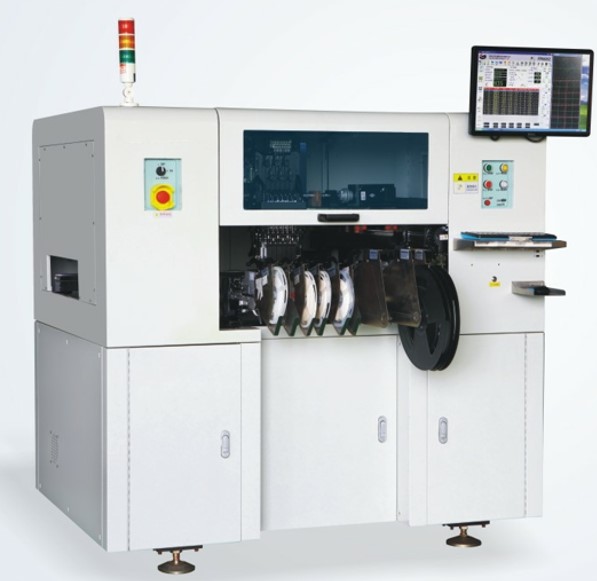

通用全自动视觉贴片机

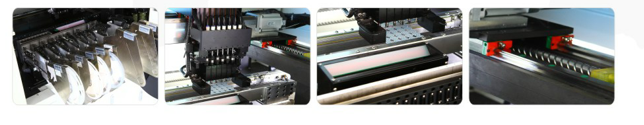

特点：
◆ 光学影像识别，飞行中元器件调整，Mark点自动识别，专利数学运算模型精确定位；
◆ 气压数字化检查，漏取料自动处理与报警；
◆ 直线三段传输模式，缩短进出板时间；
◆ 多种供料方式，飞达、振动飞达、托盘、可选；
◆ 可同时对6组贴片头上的元件进行视觉补偿校正；
◆ 针对特殊排列的各种元器件“三点示教”制作制程缩短编程时间大大提高生产效率；
参数名称 | 通用全自动视觉贴片机 |
飞达数量 | 30站（8mm基准） |
贴装速度 | Chip 3528 22000cph（最优条件）0.16sec/chip |
贴装头数量 | 6个吸嘴头 |
贴装精度 | ±0.05mm 贴装角度0-360° 精度0.1° |
元件尺寸 | Chip0402~0603~20mm（H12mm） |
基板尺寸 | 60 mm *75 mm -1500 mm *350 mm |
进板方向 | 在线全自动进板，左进右出 右进左出 |
PCB厚度 | 1~3mm |
取料方式 | 群取 分取 |
电源 | AC220V 50Hz 2KVA |
供给气压 | 干燥空气0.45 MPa ~0.6MPa 150L/min |
重量 | 1200Kg |
外形尺寸长*宽*高 | 1400mm*1160mm1500m’m |
